1) 产品概述
Allen-Bradley E3过载继电器增强的保护和控制功能，提供了有效地电机管理功能以防止和减少停产时间。E3是一种基于微处理器的智能化、电子式过载继电器。用于对0.4~5000A额定电流的鼠笼式感应电机提供保护。E3系列过载继电器有两个版本供选择E3和E3 Plus。E3具有以下几大特点：
-严格的保护功能能够防止电机毁坏，并且提供机械性能超出正常操作范围的预先报警。
-DeviceNet网络通讯除了实现无缝的控制之外还能够直接存取电机运行和诊断数据
-集成I/O提供了方便的与电机相关的输入，输出的本地端子，简化了控制结构。
-DeviceLogix组件技术增强了可控性，在设备层进行功能框图操作。
2) 产品特点描述
a. 脱扣保护和报警功能
E3过载继电器能够针对如下故障提供脱扣保护和报警功能：
-过载
-缺相(仅限于脱扣)
-失速(仅限于脱扣）
-堵转
-欠载
-电流不平衡
-接地故障(仅限于E3 Plus)
-(PTC热敏电阻)过热(仅限于E3 Plus)
b. 电流监视功能
E3过载继电器允许用户通过DeviceNet网络对电机的各项电流参数进行监视：
-每相电流（单位：安培）
-每相电流（与电机满载电流的百分比）
-平均电流（单位：安培）
-平均电流（与电机满载电流的百分比）
-已使用的电机热容量百分比
-电流不平衡百分比
-接地故障电流（单位：安培，仅限于E3 Plus）
c. 诊断功能
E3过载继电器允许用户通过DeviceNet网络对电机的各项诊断参数进行监视：
-设备状态
- 脱扣状态
-报警状态
-距离脱扣时间（精确到秒）
-距离脱扣后重新起动时间（精确到秒）
-最近的5次脱扣原因记录
d. 输入输出端子
为增强脱扣继电器的功能，E3过载继电器提供一定数目的输入和输出端子供用户使用，E3提供2入1出，E3 Plus提供4入两出。输入信号仅限于24VDC。

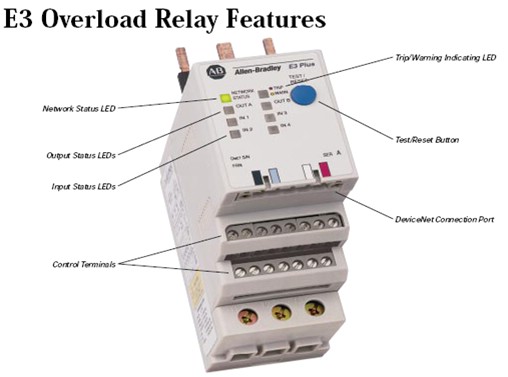

e. 状态指示灯
E3过载继电器具备如下LED状态指示功能
-NETWORK STATUS：网络状态，用于显示DEVICENET网络的连接状态
-TRIP/WARN：脱扣/报警指示
-OUT A：A输出端子状态
-OUT B：B输出端子状态
-IN1：1#输入端子状态
-IN2：2#输入端子状态
-IN3：3#输入端子状态（仅限于E3 Plus）
- IN4：4#输入端子状态（仅限于E3 Plus）
f. 网络通讯
DeviceNet网络通讯除了实现无缝的控制之外还能够直接存取电机运行和诊断数据
 |
