网管型工业以太网交换机:
EDS-P506A-4PoE系列
6口IEEE 802.3af/at PoE+网管型以太网交换机

特点
符合4 IEEE 802.3af/at PoE和以太网组合端口
每个PoE口高达30瓦的供电
24/48 VDC宽范围冗余电源输入
高级PoE管理功能，包括PD失败检查和PoE排程
-40 ~ 75 °C工作温度范围（宽温型号）

简介
EDS-P506A-4PoE 系列网管型冗余以太网交换机具备4个符合10/100BaseT(X) 802.3at (PoE+)和802.3af (PoE) 以太网口，以及2个10/100BaseT(X)或2个10/100BaseFX以太网口。EDS-P506A-4PoE 交换机每个PoE口提供高达30瓦供电，当AC电源无法供电或者在本地供电成本过高时，EDS-P506A-4PoE交换机能为高功率设备供电（比如高端PTZ摄像机和WiMAX设备）。EDS-P506A-4PoE系列交换机的功能相当丰富，光口的传输距离高达40公里，能够将数据从设备传送到控制中心，并且能抵抗EMI电磁干扰。该以太网交换机支持高级管理和安全功能。EDS-P506A-4PoE系列专为安防自动化应用而设计，比如IP监控，门禁进入系统等，通过有弹性的骨干网架构和支持以太网供电为这些应用发挥更大的优势。

技术
 标准：IEEE 802.3at/af用于以太网供电
IEEE 802.3 用于10BaseT
IEEE 802.3u 用于100BaseT(X) 和100BaseFX
IEEE 802.3x 用于流量控制
IEEE 802.1D 用于生成协议树
IEEE 802.1w 用于快速STP
IEEE 802.1Q 用于VLAN标记
IEEE 802.1p 用于服务级别
IEEE 802.1X 用于协议认证
IEEE 802.3ad 用于与LACP一起的端口信息通路
协议：IGMPv1/v2, GMRP, GVRP, SNMPv1/v2c/v3, DHCP Server/ Client, DHCP Option 66/67/82, BootP, TFTP, SNTP, SMTP, RARP, RMON, HTTP, HTTPS, Telnet, SSH, Syslog, Modbus/TCP, SNMP Inform, LLDP, IEEE 1588 PTP, IPv6
MIB：MIB-II, Ethernet-Like MIB, P-BRIDGE MIB, Q-BRIDGE MIB, Bridge MIB, RSTP MIB, RMON MIB Group 1, 2, 3, 9
流控：IEEE 802.3x 流量控制，背压式流量控制

交换机性能
优先级队列：4
VLAN最大可用数量：64
VLAN ID 范围：1 ~ 4094
IGMP组：256
MAC 表尺寸：8K
数据包缓冲区大小：1 Mbit

接口界面
 RJ45口：10/100BaseT（x）自侦 测速度，全/半双工模式，和自动MDI/MDI-X连接
控制口：RS - 232（ RJ45接头）
DIP开关：Turbo Ring, Master, Coupler, Reserve
LED指示灯：PWR1, PWR2, FAULT, 10/100M, MSTR/HEAD, CPLR/TAIL, PoE
报警输出：两路继电器输出，电流负载能力1 A@ 24 VDC
数字输入：电气隔离，共地• 状态 1：+13 ~ +30V
• 状态 0 ：-30 ~ +3V
• 最大输入电流：8mA

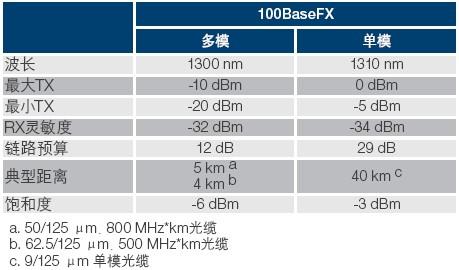

光纤


电源需求
 输入电压：24/48 VDC
输入电流：Max. 7.8 A @ 24 VDC（支持4个端口，每个端口提供30瓦功率）
过流保护：有
连接：2个可拆卸6针接线端子
反接保护：有

机械特性
 外壳：金属，IP30保护
尺寸：80 x 135 x 131.5 mm (3.15 x 5.31 x 5.18 in)
重量：1270 g
安装：导轨式安装，挂壁式安装（带可选套件）

工作环境
 工作温度：标准型号：0 ~ 60 °C (32 ~ 140 °F)
宽温型号：-40 ~ 75 °C (-40 ~ 167 °F)
储存温度：-40 ~ 85 °C (-40 ~ 185 °F)
相对湿度：5 ~ 95%（无凝露）

安规认证
 Safety：UL508（认证中）
EMI：FCC Part 15, CISPR (EN55022) class A
EMS：EN61000-4-2 (ESD), level 3; EN61000-4-3 (RS), level 3;
EN61000-4-4 (EFT), level 3; EN61000-4-5 (Surge), level 3;
EN61000-4-6 (CS), level 3; EN61000-4-8
Shock：IEC 60068-2-27
Freefall：IEC 60068-2-32
Vibration：IEC 60068-2-6
注：请登陆Moxa网站，获取最新认证信息。

保修
保修期：5年

标温型号
产品编号 描述
  EDS-P506A-4PoE-SS-SC  PoE+ 网管型以太网交换机，4个PoE+ 10/100BaseT(X)口，2 个100BaseFX 单模口，SC接头，0 到 60°C操作温度
  EDS-P506A-4PoE-MM-SC  PoE+ 网管型以太网交换机，4个PoE+ 10/100BaseT(X)口，2 个100BaseFX 多模口，SC接头，0 到 60°C操作温度
  EDS-P506A-4PoE-MM-ST  PoE+ 网管型以太网交换机，4个PoE+ 10/100BaseT(X)口，2 个100BaseFX 多模口，ST接头，0 到 60°C操作温度
  EDS-P506A-4PoE  PoE+ 网管型以太网交换机，4个PoE+ 10/100BaseT(X)口，2个10/100BaseT(X)，0 到 60°C操作温度

宽温型号
 产品编号 描述
  EDS-P506A-4PoE-MM-SC-T  PoE+ 网管型以太网交换机，4个PoE+ 10/100BaseT(X)口，2 个100BaseFX 多模口，SC接头，-40 到 75°C操作温度
  EDS-P506A-4PoE-MM-ST-T  PoE+ 网管型以太网交换机，4个PoE+ 10/100BaseT(X)口，2 个100BaseFX 多模口，ST接头，-40 到 75°C操作温度
  EDS-P506A-4PoE-SS-SC-T  PoE+ 网管型以太网交换机，4个PoE+ 10/100BaseT(X)口，2 个100BaseFX 单模口，SC接头，-40 到 75°C操作温度
  EDS-P506A-4PoE-T  PoE+ 网管型以太网交换机，4个PoE+ 10/100BaseT(X)口，2个10/100BaseT(X)，-40 到 75°C操作温度
