网管型工业以太网交换机:
EDS-408A 3光口系列
8口智能网管型以太网交换机，带3个光口

简介
Moxa EDS-408A 3光口系列是体积小巧带3个光口的8口网管型以太网交换机。独特的3光口特征使EDS-408A 3光口系列非常适用于工业应用，比如更需要长途传输能力的分散广阔的风场网络。光纤传输可以抵抗EMI电磁干扰以避免数据的丢失。EDS-408A 3光口的宽温型号保证了-40 到 75°C的工作环境。另外，该交换机还支持不同的非常实用的管理功能，比如Turbo Ring, ring coupling 环网耦合,QoS, RMON,Moxa EDS-408A 3光口系列是体积小巧带3个光口的8口网管型以太网交换机。独特的3光口特征使EDS-408A 3光口系列非常适用于工业应用，比如更需要长途传输能力的分散广阔的风场网络。光纤传输可以抵抗EMI电磁干扰以避免数据的丢失。EDS-408A 3光口的宽温型号保证了-40到 75°C的工作环境。另外，该交换机还支持不同的非常实用的管理功能，比如Turbo Ring, ring coupling 环网耦合,QoS, RMON,RMON，带宽管理，端口镜像功能，及通过e-mail或继电器输出的事件触发报警。

特点
多达3个光口(单模/多模，SC/ST接头)
IPv6 Ready认证（IPv6 标志委员会认证）
DHCP Opition 82，用于以不同策略分配IP地址
支持工业以太网协议Modbus/TCP
支持IEC 61850 GOOSE messaging
即插即用，冗余快速以太环网（全负载状态下恢复时间<20ms）和RSTP/STP（IEEE802.1W）能力
支持基于端口的VLAN，使网络规划简单易行
支持QoS--IEEE802.1p，1Q和TOS/DiffServ，增加决定权
RMON功能提供有效的监视和预测能力
SNMP V1 / V2c / V3适用不同安全级别的网络管理
带宽管理能够预防不可预计的网络状态
端口镜像可用于在线调试
通过e-mail、继电器输出的自动报警功能

技术参数
 标准：IEEE802.3，802.3u，802.3x，802.1D，802.1W，
802.1Q，802.1p ，802.1X，802.3ad
协议：IGMP V1/V2/V3 device，GVRP，SNMP V1/V2c/V3，
DHCP服务器/客户端，DHCP Option 82，BootP，TFTP，
SNTP，SMTP，RARP，GMRP，LACP，RMON
MIB：MIB-II，Ethernet-Like MIB，P-BRIDGE MIB，
Q-BRIDGE MIB，Bridge MIB，RSTP MIB，RMON Group
1，2，3，9
流控：IEEE802.3x 流控，背压式流控

接口
 RJ45接口：10/100BaseT(X) 自适应，全/半双工和MDI/ MDI-X自适应
光纤接口：100BaseFX口 (SC/ST接口)
控制口：RS-232 (RJ45)
LED指示灯：PWR1，PWR2，FAULT，MASTER， COUPLER，10/100M
DIP开关：Turbo Ring，Master，Coupler，Reserve
报警输出：两路继电器输出，电流负载能力 1A@24 VDC
数字输入：两路（共地）
• 状态“1”：+13 ~ +30V
• 状态“0”：-30 ~ +3V
• 最大输入电流：8mA

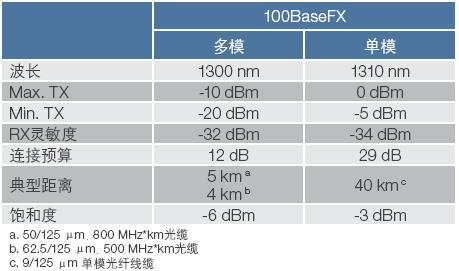

光纤

电源
 输入电压：24 VDC (12 ~ 45 VDC)，冗余输入
接口：2个可移动的6针接线端子
过载保护：提供
反接保护：提供

机械特性
 外壳：IP30防护等级，铝制外壳
尺寸 (W x H x D)：80.5 x 135 x 105 mm
3.17 x 5.31 x 4.13 in.
重量：1040 g
安装方式：导轨、壁挂（可选套件）

工作环境
 操作温度：0 ~ 60 °C (32 ~ 140 °F)
-40 ~ 75 °C (-40 ~ 167 °F)(宽温产品)
存储温度：-40 ~ 85 °C (-40 ~ 185 °F)
周围环境相对湿度：5%~95% (无凝露)

通过认证
 安全：UL508，UL60950-1，CSA C22.2 No. 60950-1，
EN60950-1
危险环境：UL/cUL Class I，Division 2，Groups A，B，C和
D (认证中) ATEX Zone 2，EEx nC IIC (认证中)
海事：DNV，GL
EMI： FCC Part 15，CISPR (EN55022) class A
EMS： EN61000-4-2 (ESD)， 等级3
EN61000-4-3 (RS)， 等级3
EN61000-4-4 (EFT)， 等级4
EN61000-4-5 (Surge)， 等级3
EN61000-4-6 (CS)， 等级3
EN61000-4-8
EN61000-4-11
冲击：IEC60068-2-27
自由下落：IEC60068-2-32
震动：IEC60068-2-6
MTBF： EDS-408A系列：363，000 hrs
EDS-405A系列：392，000 hrs
数据库：Telcordia (Bellcore)，GB
* 欲知产品认证最新动态，请登陆Moxa网站查询。

质保
 保修期 5 年

标温型号
 产品编号 描述
  EDS-408A-1M2S-SC  5口10/100BaseT(X)，1口单模100BaseFX, SC接口，2口单模100BaseFX, SC接口, 操作温度-0至60℃
  EDS-408A-2M1S-SC  5口10/100BaseT(X)，2口单模100BaseFX, SC接口，1口单模100BaseFX, SC接口, 操作温度-0至60℃
  EDS-408A-3M-ST  5口10/100BaseT(X)，3口多模100BaseFX, ST接口的网管型工业以太网交换机, 操作温度-0至60℃
  EDS-408A-3M-SC  5口10/100BaseT(X)，3口多模100BaseFX, SC接口的网管型工业以太网交换机, 操作温度-0至60℃
  EDS-408A-3S-SC  5口10/100BaseT(X)，3口单模100BaseFX, SC接口的网管型工业以太网交换机, 操作温度-0至60℃

宽温型号
 产品编号 描述
  EDS-408A-2M1S-SC-T  2口单模100BaseFX, SC接口，1口单模100BaseFX, SC接口, 操作温度-40至75℃
  EDS-408A-1M2S-SC-T  1口单模100BaseFX, SC接口，2口单模100BaseFX, SC接口, 操作温度-40至75℃
  EDS-408A-3S-SC-T  5口10/100BaseT(X)，3口单模100BaseFX, SC接口的网管型工业以太网交换机, 操作温度-40至75℃
  EDS-408A-3M-ST-T  5口10/100BaseT(X)，3口多模100BaseFX, ST接口的网管型工业以太网交换机, 操作温度-40至75℃
  EDS-408A-3M-SC-T  5口10/100BaseT(X)，3口多模100BaseFX, SC接口的网管型工业以太网交换机, 操作温度-40至75℃

安装配件
 产品编号 描述
  WK-46  壁挂式安装套件
  RK-4U  “4U-high 19”机架安装套件

导轨式电源
 产品编号 描述
  MDR-40-24/60-24  40/60 W导轨安装式24V直流电源，工作温度-20 ~ 70 °C
  DR-4524  45W/2A DIN-Rail 24VDC 电源，通用 85～264 VAC 输入
  DR-75-24  75W/3.2A DIN-Rail 24VDC 电源，通用 85～264 VAC 输入
  DR-120-24  120W/5A DIN-Rail 24VDC 电源，由开关切换 88～132 VAC/176～264 VAC输入
  DR-120-48  120W/2.5A DIN-Rail 安装式48直流电源，电压输入范围：可用开关切换88~132 VAC/176 ~264 VAC
  DR-75-48  75 W/1.6A导轨式48 VDC，一般情况下，85 ~ 264 VAC电压输入
