串口转光纤转换器:
TCF-90系列
长距无源型RS-232光纤转换器
简介
TCF-90是一个体积小巧的，可在无需外接电源情况下高速传输的RS-232光纤转换器，它使RS-232信号的传输距离从15M扩展到 5KM(TCF-90-M，多模光纤) 或 40 km (TCF-90-S，单模光纤)。TCF-90从串口取电，一对TCF-90用光纤连接两个RS-232串口设备，可在全双工模式下传送数据。且TCF-90可隔离不稳定的电压变化,接地环路，和EMI/RFI 杂波电信号，同时很好地解决了RF发热状况与电磁辐射造成的干扰，并且提高数据传输的可靠性。
无源型RS-232光纤转换器
将RS-232设备连接到TCF-90是很容易的。ST的光纤接口是为在大楼之间或大楼内传输数据而设计的。TCF-90特别适用于工业应用或需要保证数据传输的可靠性的应用中。
TCF-90 的 RS-232 接口是 DB9 孔式，可直接连接到主机 , 并可从 TxD，RTS 和 DTR 线取电。虽然 TCF-90 可以从这三根数据或握手信号线上取得足够的电源，而不管这些信号是高电压还是低电压，我们还是推荐将 RTS 或 DRT 信号置为高电平。
专利技术： LED 电源指示灯
然使用万用表可以很容易地测量串口是不是提供足够的电源，但更好的办法是使用 TCF-90内建的“ LED 电源指示灯”。您只需要把 TCF-90连接到 RS-232 串口，并且把 SW4 拨到 Test 模式， 如果 LED 灯点亮，表明 TCF-90已经接收到足够的电力。如果 LED 灯没亮，则需要另配外部电源。
可选外部电源

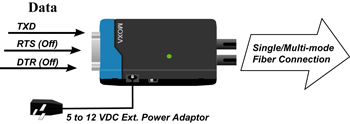

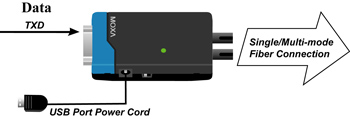

在大多数环境中，TCF-90可在无外接电源情况下工作。但当RTS/DTR都不可用或置为OFF状态，或RS-232提供的接口无法为转换器提供足够电压时，我们建议使用一个外接的USB电源或DC外部电源。
特点- 串口取电或可选外接电源供电
- 扩展RS-232信号的传输距离:
> 单模光纤传输距离40KM: TCF-90-S
> 多模光纤传输距离5KM: TCF-90-M
- 减少信号干扰
- 使用光纤可免除化学药品的腐蚀与电子线路易受干扰的问题
- 串口15 KV ESD保护
- 最高速率115. 2 Kbps
- 体积小巧
通信参数
RS-232 信号：Tx，Rx，GND
内部环路：RTS到CTS，DTR到DSR和DCD
波特率：最高115.2 Kbps
串口保护：15 KV ESD
光纤通信
接口类型：ST
距离：TCF-90-S：单模光纤40 Km
TCF-90-M：多模光纤5 Km
支持的光纤：
TCF-90-S：8.3/125，8.7/125，9/125 or 10/125 μm
TCF-90-M：50/125，62.5/125，or 100/140 μm
波长：TCF-90-S：1310 nm，TCF-90-M：850 nm
发射功率：> -5 dBm
接收灵敏度：TCF-90-S：-24 dBm，TCF-90-M：-20 dBm
工作环境
工作温度：0 ~ 60 °C (32 ~ 142 °F)
存储温度：-20 ~ 75 °C (-4 to 167 °F)
相对湿度：5 ~ 95% RH
电源
电源输入：
RS-232串口：TxD，RTS，DTR; 外接电源输入接口
外接电源：5 ~ 12 VDC
功率：20 mA @ 5 VDC （禁用终端电阻）
机械特性
尺寸 (W x D x H)：42 x 80 x 22 mm
外壳：ABS + PC
重量：50 ± 5 g
安规认证 CE Class B，FCC Class B
保修期
5 年
可选型号
产品编号 描述
TCF-90-M 无源型RS-232多模光纤转换器，ST接口，传输距离5KM
TCF-90-s 无源型RS-232单模光纤转换器，ST接口，传输距离40KM
|
