光电转换器：
PTC-101系列
符合IEC 61850-3和EN50155标准的光电转换器

简介
PTC-101支持10/100BaseT(X)和100BaseFX之间的信号转换，配置SC, ST或LC接口。PTC-101无需额外布线，支持IEEE 802.3以及IEEE 802.3u标准，全/半双工，自动检测MDI/MDI–X，为您提供完整的工业以太网解决方案。

特点
自适应10/100BaseT(X) 和MDI/MDI-X自动侦测
Link Fault Pass-Through（LFP）
电源故障时，继电器输出警报（仅LV型号）
工作温度-40 ~ 85 °C
冗余双直流电源输入
集成高可靠性电源，无需外接电源转换器

技术
 标准：
IEEE 802.3 for 10BaseT
IEEE 802.3u for 100BaseT(X), 100BaseFX

接口
 RJ45口：10/100BaseT(X)
光口：100BaseFX (SC/ST/LC接口)

LED指示灯
 PTC-101-HV系列：PWR1, Fiber Link, 10/100M (TP port)
PTC-101-LV系列：PWR1, PWR2, Fiber Link, 10/100M
(TP port)

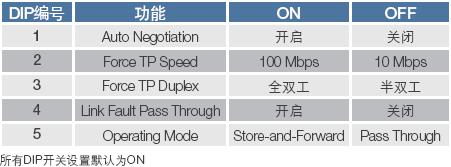

DIP 开关

报警触点：一路继电器输出，电流负载为1 A@ 24 VDC

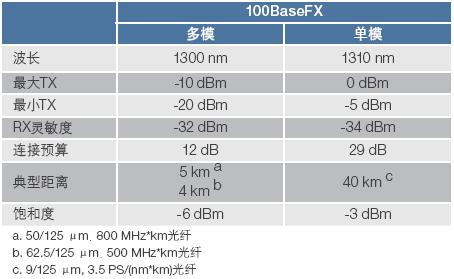

光纤

机械特性
 外壳：铝，IP30防护等级
尺寸：122.5 x 90 x 20 mm (4.82 x 3.54 x 0.79 in)
重量：
产品净重：690 g
包装重量：875 g

工作环境
 操作温度：-40 ~ 85 °C (-40 ~ 185 °F)
工作湿度：5 ~ 95% RH
储存温度：-40 ~ 85 °C (-40 ~ 185 °F)

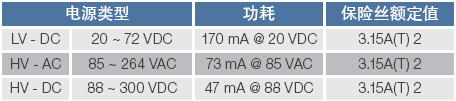

电源要求
 输入电压：

接口：可插拔的接线端子
过载电流保护：1.6A（信号短接保护）
反接保护：有

安规认证
 安全：UL 60950-1
EMI：FCC Part 15, CISPR (EN55022) class A
EMS：
EN61000-4-2 Edition 1.2：2001-04 (Level 4)
EN61000-4-3：1995+A1：2001
IEC 61000-4-3：2002+A1：2002 (Level 3)
EN61000-4-4：2004 (Level 4)
EN61000-4-5：2001-04 (Level 4)
EN61000-4-6：2004-11 (Level 3)
EN61000-4-8：2001-03 (Level 5)
EN61000-4-11：2004-03 (Criteria B)
电力自动化：IEC 61850-3, IEEE 1613
轨道交通：EN50155/EN50121-4
注：详情参见“环境测试表”

保修
 保修期：5 年

可选型号
 产品编号 描述
  PTC-101-S-ST-HV  10/100BaseT(X)转100BaseFX光电转换器，单模，ST接头，1路独立电源(88-300 VDC或85-264 VAC)，操作温度-40 ~ 85 °C
  PTC-101-S-LC-HV  10/100BaseT(X)转100BaseFX光电转换器，单模，LC接头，1路独立电源(88-300 VDC或85-264 VAC)，操作温度-40 ~ 85 °C
  PTC-101-M-ST-HV  10/100BaseT(X)转100BaseFX光电转换器，多模，ST接头，1路独立电源(88-300 VDC或85-264 VAC)，操作温度-40 ~ 85 °C
  PTC-101-M-LC-HV  10/100BaseT(X)转100BaseFX光电转换器，多模，LC接头，1路独立电源(88-300 VDC或85-264 VAC)，操作温度-40 ~ 85 °C
  PTC-101-S-SC-HV  10/100BaseT(X)转100BaseFX光电转换器，单模，SC接头，1路独立电源(88-300 VDC或85-264 VAC)，操作温度-40 ~ 85 °C
  PTC-101-S-LC-LV  10/100BaseT(X)转100BaseFX光电转换器，单模，LC接头，双冗余电源输入(20-70 VDC)，操作温度-40 ~ 85 °C
  PTC-101-S-ST-LV  10/100BaseT(X)转100BaseFX光电转换器，单模，ST接头，双冗余电源输入(20-70 VDC)，操作温度-40 ~ 85 °C
  PTC-101-M-SC-HV  10/100BaseT(X)转100BaseFX光电转换器，多模，SC接头，1路独立电源(88-300 VDC或85-264 VAC)，操作温度-40 ~ 85 °C
  PTC-101-M-LC-LV  10/100BaseT(X)转100BaseFX光电转换器，多模，LC接头，双冗余电源输入(20-70 VDC)，操作温度-40 ~ 85 °C
  PTC-101-S-SC-LV  10/100BaseT(X)转100BaseFX光电转换器，单模，SC接头，双冗余电源输入(20-70 VDC)，操作温度-40 ~ 85 °C
  PTC-101-M-ST-LV  10/100BaseT(X)转100BaseFX光电转换器，多模， ST接头，双冗余电源输入(20-70 VDC)，操作温度-40 ~ 85 °C
  PTC-101-M-SC-LV  10/100BaseT(X)转100BaseFX光电转换器，多模，SC接头，双冗余电源输入(20-70 VDC)，操作温度-40 ~ 85 °C
