  产品展示
产品名称:IMC-P101系列
产品详细介绍:

光电转换器:
IMC-P101系列

IEEE 802.3af PoE光电转换器

简介
IMC-P101系列光电转换器提供10/10 0Ba s eT( X )和100BaseFX(SC/ST接头)之间的信号转换。该转换器可作为供电设备(PSE),为兼容IEEE 802.3af的用电设备(PD)提供功率高达15.4 W的电源输入,无需额外布线。IMC-P101支持IEEE 802.3/802.3u/802.3x,10/100M自适应,MDI/MDI-X自动侦测,为您的工业以太网应用提供完整解决方案。

特点
支持10/100BaseT(X)自适应和MDI/MDI-X自动侦测
支持IEEE 802.3af PoE
电源故障时,继电器输出报警
Store-and-Forward或是Cut-through模式
支持-40 ~ 75 °C宽温(-T型号)
冗余双直流电源输入

技术
 标准:
IEEE 802.3 for 10BaseT
IEEE 802.3u for 100BaseT(X), 100BaseFX
IEEE 802.3af for Power-over-Ethernet

接口
 RJ45口:10/100BaseT(X)
光纤口:100BaseFX (SC/ST连接头)
LED指示灯:PWR1, PWR2, Fiber Link, 10/100M (TP端口),
PSE指示

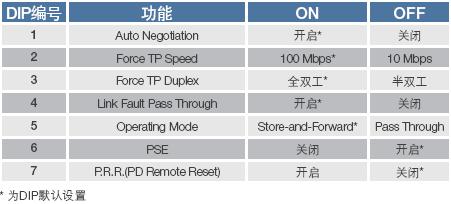

DIP开关:



报警触点:一路继电器输出,电流负载为1 A@ 24 VDC

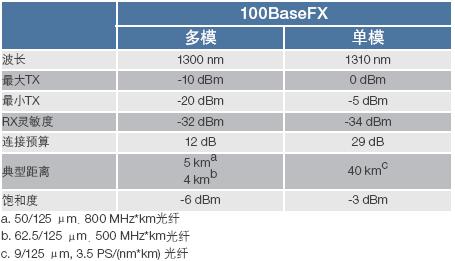

光纤

机械特性
 外壳:金属,IP30等级
尺寸:144.45 x 110.2 x 51.65 mm (5.69 x 4.34 x 2.03 in)
重量:
产品净重:525 g
包装重量:710 g
安装方式:导轨、壁挂(可选套件)

工作环境
 操作温度:
标准型号:0 ~ 60 °C (32 ~ 140 °F)
宽温型号:-40 ~ 75 °C (-40 ~ 167 °F)
工作湿度:5 ~ 95% RH
存储温度:-40~ 85 °C (-40 ~ 185 °F)

电源需求
 输入电压:48 VDC (46 ~ 57 VDC),冗余电源输入
电源功耗:430 mA @ 48 VDC (max.)
连接方式:可插拔的接线端子
过流保护:1.6 A(信号短接保护)
反接保护:提供V+/V-反接保护

安规认证:
 安全:UL 508
EMI:FCC Part 15, CISPR (EN55022) class A
EMS:
IEC 61000-4-2 Edition 1.2:2001-04 (Level 4)
IEC 61000-4-3:2002+A1:2002 (Level 3)
IEC 61000-4-4:2004 (Level 4)
IEC 61000-4-5 Edition 1.1:2001-04 (Level 3)
IEC 61000-4-6 Edition 2.1:2004-11 (Level 3)
IEC 61000-4-8 Edition 1.1:2001-03 (Level 3)
IEC 61000-4-11 Second Edition:2004-03
Freefall:IEC60068-2-32
Shock:IEC60068-2-27
Vibration:IEC60068-2-6

保修
 保修期:5年

标温型号
 产品编号 描述
  IMC-P101-S-SC  工业级PoE 10/100BaseT(X)转100BaseFX光电转换器,单模,SC接头,操作温度0 ~ 60℃
  IMC-P101-S-ST  工业级PoE 10/100BaseT(X)转100BaseFX光电转换器,单模,ST接头,操作温度0 ~ 60℃
  IMC-P101-M-SC  工业级PoE 10/100BaseT(X)转100BaseFX光电转换器,多模,SC接头,操作温度0 ~ 60℃
  IMC-P101-M-ST  工业级PoE 10/100BaseT(X)转100BaseFX光电转换器,多模,ST接头,操作温度0 ~ 60℃

宽温型号
 产品编号 描述
  IMC-P101-M-ST-T  工业级PoE 10/100BaseT(X)转100BaseFX光电转换器,多模,ST接头,操作温度-40 ~ 75℃
  IMC-P101-S-SC-T  工业级PoE 10/100BaseT(X)转100BaseFX光电转换器,单模,SC接头,操作温度-40 ~ 75℃
  IMC-P101-S-ST-T  工业级PoE 10/100BaseT(X)转100BaseFX光电转换器,单模,ST接头,操作温度-40 ~ 75℃
  IMC-P101-M-SC-T  工业级PoE 10/100BaseT(X)转100BaseFX光电转换器,多模,SC接头,操作温度-40 ~ 75℃
