工业级视频服务器：
VPort 351系列
工业级1通道MPEG4/MJPEG 远程监控视频服务器

简介
全新高效能 VPort 351 一通道工业级视频服务器，可传送 Full D1 分辨率的全动态影像 (NTSC: 720x 480 分辨率, 每秒传送 30 个画面; PAL: 720x 576 分辨率, 每秒传送 25 个画面)，同时支持 MPEG4/MJPEG4 双压缩技术，可适用于工业应用中的分布式影像监控管理系统。此外，其具备警报事前预录及双向语音功能，可协助中央控制室的系统管理者与工厂端工程人员进行 实时监控及通讯。

坚固耐用的设计适合工业关键场合
• 能够在 -40 ~ 75 ℃的环境中可靠的工作
• 内置单模或者多模光纤端口，不需要额外的光电转换器
• UL508和Class 1，Div.2 (认证中) 认证适合在危险环境中使用
• 冗余12/24 VDC或者24VAC电源输入，增强可靠性
• 金属外壳，IP30防护等级
• 导轨式安装，适合工业环境使用

支持高级网络协议，网络传输和整合更加有效
• 支持标准RTSP协议（实时流媒体协议），易于集成
• 支持多播传输协议（IGMP），网络传输更加有效
• SNMPv1/v2c/v3 MIB-II网络管理
• 支持QoS（ToS），能够在传输时为视频流分配不同的优先等级
• 支持UPnP、DDNS和IP地址过滤

透明PTZ控制使PTZ摄像头的控制变得更加容易
VPort 351采用Moxa Real COM技术实现RS-232/422/485 PTZ控制的透明传输。这种透明PTZ控制的优势在于，它能够 消除将PTZ驱动上载到VPort的需要，可直接使用PTZ控制面 板或者键盘直接控制PTZ摄像头。

特点
工业级设计› ，工作温度范围：-40 ~ 75 ℃，支持光纤以太网端口
Full D1（720 x 480）解析度下视频流可以达到30帧/秒
高级监控方式可以在报警事件触发前/触发后进行录像
支持双向语音（1进/1出）
免费提供VPort SDK PLUS和视频监控软件

视频
 视频压缩格式：MJPEG，MPEG4（ISO/IEC 14496-2）
视频输入：1，BNC接头（1.0 Vpp，75欧姆）
视频输出：1，回路BNC接头
NTSC/PAL：自动侦测或手动

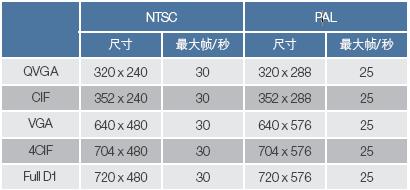

视频解析度和帧速（帧/秒）：

图像查看：
• 图像大小和质量可调
• 时间戳和文本覆盖功能

音频
 音频输入：1通道Line-in输入或MIC-in输入，3.5mm插孔
音频输出：1通道Line-out输入，3.5mm插孔

网络
 协议：TCP，UDP，HTTP，SMTP，FTP，Telnet，NTP，DNS，
DHCP，UPnP，RTP，RTSP，ICMP，IGMPv3，QoS，SNMPv1/
v2c/v3，DDNS
以太网：1个10/100BaseT(X)自动侦测速率的RJ45接口，或1
个100BaseFX光纤接口（单/多模，SC接头）

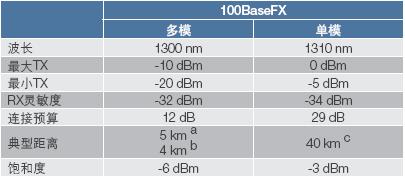

光纤：

a. 50/125 μm，800 MHz*km fi ber optic cable
b. 62.5/125 μm，500 MHz*km fi ber optic cable
c. 9/125 μm，3.5 PS/(nm*km) fi ber optic cable

串口
 PTZ端口：1个RS-232/422/485端子排，最大速率115.2 Kbps
控制口：1个RS-232端口，RJ45接口

GPIO
 数字输入：2个，最大电流8 mA
“高”：+13 V ~ +30 V
“低”：-30 V ~ +3 V
继电器输出：2个（最大24 VDC@ 1A）

LED指示灯
 STAT：系统启动正常与否
PWR1：电源1
PWR2：电源2
FAULT：可被设置为相应的系统报警信号，电源掉电，视频信
号丢失和网络中断
VIDEO：视频输入信号
AUDIO TEST：音频输入信号
PTZ：PTZ控制信号

机械特性
 外壳：IP30保护，金属外壳
尺寸（W x D x H）：52.98 x 135 x 105 mm (2.09×5.31×4.13 in）
重量：960 g
安装：导轨安装、壁挂安装（可选配件）

电源
 输入：2路12/24 VDC及24 VAC冗余电源输入
功耗：最大8 W

工作环境
 操作温度：0 ~ 60 °C（32 ~ 140 °F）
-40 ~ 75 °C（-40 ~ 167 °F）T型号产品
存储温度：-40 ~ 85 °C (-40 ~ 185 °F)
相对湿度：5 ~ 95% (无凝露)

安规认证
 安全：UL508
危险环境：
UL/cUL Class I，Division 2，Groups A，B，C和D（认证中），
ATEX Zone 2，Ex nC IIC（认证中）
EMI：FCC Part 15，CISPR (EN55022) class A
EMS：EN61000-4-2 (ESD)，等级2
EN61000-4-3 (RS)，等级3
EN61000-4-4 (EFT)，等级3
EN61000-4-5 (Surge)，等级3
EN61000-4-6 (CS)，等级3
EN61000-4-12 (Oscillatory wave immunity)，等级3
冲击：IEC 60068-2-27
自由下落：IEC 60068-2-32
震动：IEC 60068-2-6
MTBF：272,000小时
数据库：MIL-HDBK-217F，GB 25 ℃
* 欲知产品认证最新动态，请登陆Moxa网站查询。

保修期
 5 年

报警特点
 • 提供报警前/后视频记录功能，容量可达9 MB
• 视频动态侦测，图像大小、灵敏度可调节
• 视频丢失报警
• 每日定时警报计划表
• 提供报警触发前/触发时/触发后的快照JPEG功能
• 事件触发后，通过e-mail或FTP的方式自动发送已存储的 图像
• 内建HTTP事件服务器以供客制告警事件的设定

PAN/TILT/ZOOM
 • 可通过RS-232/422/485进行PTZ摄相机控制
• PTZ控制功能：PAN，TILT，ZOOM，FOCUS，移动速度, 预设位置（最多25个)
• 客制化PTZ控制时可以支持10条命令
• 支持的设备和协议：Pelco D，Pelco P，Dynacolor, DynaDome，客制化摄像机
• 支持PTZ驱动程式上载功能
• 支持透明PTZ控制，连接在PC或者VPort解码器上的控制
面板或者键盘可以直接控制PTZ摄像头

安全
 • 用户级别的密码保护
• IP地址过滤

推荐的系统要求
 • Pentium 4，2.4 GHz 以上
• 内存512 MB以上
• Windows XP/2000＋SP2以上
• IE6.x以上
• DirectX 9.0c以上

免费软件
 SoftDVR™ Lite：1 ~ 4通道视频监控软件，用于观看及录 制
VPort SDK PLUS：包括CGI命令和ActiveX控件，用于第三 方的开发人员进行客制化的应用或者系统集成。（请在Moxa 网站下载最新的SDK版本）

标温型号
 产品编号 描述
  VPort 351  1通道MPEG4/MJPEG工业级视频服务器, 1口10/100BaseT(X) RJ45连接头, 24 VDC电源输入
  VPort 351-M-SC  1通道MPEG4/MJPEG工业级视频服务器, 1口100BaseFX多模光纤 (SC连接头), 24 VDC电源输入
  VPort 351-S-SC  1通道MPEG4/MJPEG工业级视频服务器, 1口100BaseFX单模光纤 (SC连接头), 24 VDC电源输入

宽温型号
 产品编号 描述
  VPort 351-T  1通道MPEG4/MJPEG工业级视频服务器, 1口10/100BaseT(X) RJ45连接头, 24 VDC电源输入, 操作温度-40～75°C
  VPort 351-M-SC-T  1通道MPEG4/MJPEG工业级视频服务器, 1口100BaseFX多模光纤 (SC连接头), 24 VDC电源输入, 操作温度-40～75°C
  VPort 351-S-SC-T  1通道MPEG4/MJPEG工业级视频服务器, 1口100BaseFX单模光纤 (SC连接头), 24 VDC电源输入, 操作温度-40～75°C

导轨式电源
 产品编号 描述
  DR-4524  45W/2A DIN-Rail 24VDC 电源，通用 85～264 VAC 输入
  DR-75-24  75W/3.2A DIN-Rail 24VDC 电源，通用 85～264 VAC 输入
  DR-120-24  120W/5A DIN-Rail 24VDC 电源，由开关切换 88～132 VAC/176～264 VAC输入
