工业级视频服务器：
VPort 254系列
4通道MJPEG/MPEG4 工业级视频编码器

简介
VPort 254 是一款4通道工业级视频编码器，它支持 CIF 分辨率时（NTSC： 352 x 240; PAL: 352 x 288)视频流达 120FPS，并且 VPort 254 支持 MJPEG/MJPEG4 算法，特别适用于严苛工业环境中的分布式监视系统。此外 VPort 254 还支持串口转以太网及 Modbus/TCP 可用于自动化系统集成，VPort 254 的两路音频方便现场工程师和中控中心管理员的实时沟通。

工业等级设计适用于严苛的工业环境
-40 to 75°C操作温度
自带单模或多模光纤以太网接口（无须转换器）
具有12/24VDC和24VAC冗余电源
IP30金属外壳可防尘
导轨安装适用于工业环境
通过UL508工业环境认证

支持多种网络协议实现高效网络传输和集成
支持Modbus/TCP协议可与SCADA软件通信
支持RTSP（实时流协议）视频流容易集成
多播（IGMP）协议实现高效网络传输
SNMPv1/v2/v3 MIB-II方便网络管理
QoS(ToS) 可设置视频流的传输优先级
支持UPnP，DDNS和IP过滤

特点
工业等级设计支持-40~75°C操作温度并且具有光纤以太网接口
CIF（354 x 240）分辨率时，支持120帧/秒的视频流
支持Modbus/TCP协议可与SCADA软件通信
一个RS-232/422/485 COM口用于控制串口设备
免费提供VPort SDK PLUS和四通道视频监视软件

视频
 视频压缩格式:MJPEG和MPEG4（ISO/IEC 14496-2）
视频输入:4路，BNC接头（1.0 Vpp,75欧姆）
NTSC/PAL:自动侦测或手动

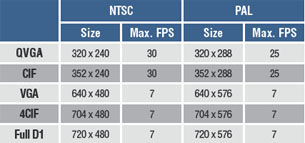

视频解析度和帧速（帧/秒）


视频观看:可调图像尺寸和画质

音频
 音频输入:1路Line-in或Mic-in，RCA接头
音频输出:1路Line-ou，RCA接头

网络
 协议:TCP, UDP, HTTP, SMTP, FTP, Telnet, NTP, DNS, DHCP, UPnP, RTP, RTSP, ICMP, IGMPv3, QoS (ToS), SNMP (V1/V2c/V3), DDNS, Modbus/TCP
以太网:
1个10/100BaseT(X)自适应RJ45口或1个100BaseFX光纤接口（单模/多模，SC接头）

串口
 PTZ 端口:1个RS-232/422/485口（端子排接线），最大速率可达115.2Kbps，带15KV ESD保护
COM 口:1个RS-232/422/485口（DB9孔式接头），最大速率可达115.2Kbps，带15KV ESD保护
控制口:    1个RS-232 RJ45口

GPIO
 DI:
4，max.8 mA
高: +13 to +30V
低: -30 to +3V
继电器输出:2, max. 24 VDC @ 1 A

LED 指示灯
 STAT:系统正常启动
PWR1:电源1
PWR2:电源2
FAULT:可设置指示系统告警，电源故障，视频丢失或网络断线
视频:视频输入信号

机械性能
 外壳:金属，IP30保护
尺寸 (W x D x H):
80.2 x 135 x 105 mm (3.16 x 5.31 x 4.13 in)
重量:1100 g
安装:导轨安装，壁挂或面板安装（可选配件）

电源
 输入电压:12/24 VDC或24 VAC
电源功耗:约 12W

工作环境
 操作温度:
标准型号：0 ~ 60°C (32 ~140°F)
宽温型号：-40 ~ 75°C (-40 ~ 167°F)
储存温度:
-40 ~ 85°C (-40 ~ 185°F)
相对湿度:5 ~ 95% (无凝霜)

安规认证与保修
 安全:UL508
危险环境:UL/cUL Class I, Division 2, Groups A, B, C and D (认证中); ATEX Zone 2, Ex nC IIC (认证中)
EMI:FCC Part 15, CISPR (EN55022) class A
EMS:
EN61000-4-2 (ESD), level 2
EN61000-4-3 (RS), level 3
EN61000-4-4 (EFT), level 3
EN61000-4-5 (Surge), level 3
EN61000-4-6 (CS), level 3
EN61000-4-12 (Oscillatory wave immunity), level 3
冲击:IEC60068-2-27
自由下落:IEC60068-2-32
振动:IEC60068-2-6
保修:5 年

其它
 告警:
# 视频动态侦测，灵敏度可调
# 影像断讯可自动发报
# 重复每日时间表
# 告警前，告警中，告警后实现JEPG快照
# 当告警事件发生时，可通过email或FTP自动转发图像
# HTTP事件服务器可设置客制化的告警事件

PAN/TILT/ZOOM:
# 通过RS-232/422/485口对控制PTZ摄像头
# 自动侦测PTZ摄像头型号
# 支持的设备和协议：Dynacolor DynaDome, Pelco D-protocol, Pelco P, Custom Camera
# PTZ驱动上载功能
# 可通过连接PC的键盘，或PTZ控制面板或VPort解码器对摄像头进行透明的PTZ控制

安全:
# 用户级别密码保护
# IP地址过滤

系统要求:
# CPU：Pentium 4, 2.4 GHz 或以上
# 内存：512 MB或以上内存
# OS：Windows XP/2000 带 SP2 或以上
# 浏览器：Internet Explorer 6.x 或以上
# 多媒体：DirectX 9.0c 或以上

免费软件:
SoftDVR™ Lite: 1到4通道监视软件可用于图像观看和录像
VPort SDK PLUS:包括CGI命令和Active控件可用于客制化应用，或每三方开发人员进行系统集成。（请在Moxa网站下载最新版的SDK）

标温型号
 产品编号 描述
  VPort 254  4通道MJPEG/MPEG4 工业级视频编码器，0~60°C
  VPort 254-M-SC  4通道MJPEG/MPEG4 工业级视频编码器，1个多模100BaseFX接口，SC接头。0~60°C
  VPort 254-S-SC  4通道MJPEG/MPEG4 工业级视频编码器，1个单模100BaseFX接口，SC接头。0~60°C

宽温型号
 产品编号 描述
  VPort 254-T  4通道MJPEG/MPEG4 工业级视频编码器，1个单模100BaseFX接口，SC接头。-40~75°C
  VPort 254-M-SC-T  4通道MJPEG/MPEG4 工业级视频编码器，1个单模100BaseFX接口，SC接头。-40~75°C
  VPort 254-S-SC-T  4通道MJPEG/MPEG4 工业级视频编码器，1个单模100BaseFX接口，SC接头。-40~75°C

安装配件
 产品编号 描述
  WK-46  壁挂式安装套件
  RK-4U  “4U-high 19”机架安装套件

导轨式电源
 产品编号 描述
  DR-4524  45W/2A DIN-Rail 24VDC 电源，通用 85～264 VAC 输入
  DR-75-24  75W/3.2A DIN-Rail 24VDC 电源，通用 85～264 VAC 输入
  DR-120-24  120W/5A DIN-Rail 24VDC 电源，由开关切换 88～132 VAC/176～264 VAC输入
  DR-120-48  120W/2.5A DIN-Rail 安装式48直流电源，电压输入范围：可用开关切换88~132 VAC/176 ~264 VAC
