Moxa MJPEG视频服务器：
VPort 251系列
1通道MPEG4/MJPEG全动态图像侦测视频服务器

简介
VPort 251是一款高性能的1通道视频服务器。该产品设计紧凑，可安装在各种各样的场合，如户外控制箱内。为了简化安装，VPort 251支持面板安装和导轨安装（采用DK-35A配件），支持1路电源输出为模拟摄像头供电。此外，VPort 251提供了全D1全帧速的视频传输能力（NTSC：720×480，30 FPS;PAL:720×576，25 FPS），支持MPEG4和MJPEG算法，适用于分布式视频监控系统。2路音频传输则有助于现场工程师和管理人员实现实时、便捷的通信。

特点
将模拟视频/音频信号压缩编码为 MPEG4/MJPEG 数据流
Full D1（720×480）分辨率时，帧速可达30帧/秒
支持双向语音（1进/1出）
免费的VPort SDK PLUS和4通道视频监控软件
支持1路电源输出，可为模拟摄像头供电

视频
 视频压缩格式：MJPEG，MPEG4 (ISO/IEC 14496-2)
视频输入：1路，BNC接头（1.0 Vpp，75欧姆）
NTSC/PAL：自动侦测或手动

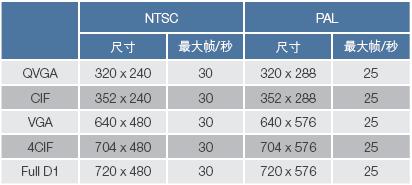

视频解析度和帧速（帧/秒）：

视频查看：
• 图像大小和画质可调整
• 支持时间戳和文本覆盖功能

音频
 音频输入：1路Line-in或Mic-in，3.5mm插孔
音频输出：1路Line-out，3.5mm插孔

网络
 协议：TCP，UDP，HTTP，SMTP，FTP，Telnet，NTP，DNS，
DHCP，UPnP，RTP，RTSP，ICMP，IGMPv3，QoS，DDNS，
SNMPv1/v2c/v3
以太网：1个RJ45网口，10/100BaseT(X)速率自侦测

串口
 PTZ端口：1个RS-232/422/485串口，端子排接线，通信速 率最高可达115.2 Kbps
控制口：1个RS-232 RJ45口

GPIO
 DI：1个，最大容量8 mA
“高”：+13V～+30V
“低”：-30V～+3V
继电器输出：1个(最大容量24 VDC @ 1A)

LED指示灯
 STAT：系统正常启动
VIDEO：视频输出信号
PTZ：PTZ控制信号

机械特性
 尺寸：88.2 x 106 x 50 mm (3.47 x 4.17 x 1.97 in.)
重量：850 g
安装方式：壁挂或面板安装，导轨安装(可选配件)

电源
 输入：12/24 VDC或24 VAC电源输入
输出：2-pin端子排，并提供电源输出
电源功耗：大约7.5 W

工作环境
 操作温度：0 ~ 60 °C (32 ~140 °F)
存储温度：-40 ~ 85 °C (-40 ~ 185 °F)
相对湿度：5% ~ 95% (无凝露)

安规认证
 EMI：FCC Part 15，CISPR (EN55022) class A
EMS：EN61000-4-2 (ESD)，等级2
EN61000-4-3 (RS)，等级3
EN61000-4-4 (EFT)，等级3
EN61000-4-5 (Surge)，等级3
EN61000-4-6 (CS)，等级3
EN61000-4-12 (Oscillatory wave immunity)，等级3
冲击：IEC 60068-2-27
自由跌落：IEC 60068-2-32
振动：IEC 60068-2-6

保修期
 5年

警报特点
 • 提供报警前/后视频记录功能，容量可达9 MB
• 图像动态侦测，灵敏度可调
• 图像丢失报警
• 重复时间日程表
• 报警前/报警/报警后实现JPEG快照
• 当条件被触发时，通过e-mail或FTP自动转发图像
• 内建 HTTP事件服务器以供客制告警事件的设定

PAN/TILT/ZOOM
 • 通过RS-232/422/485串口对摄像头实现PTZ控制
• PTZ控制功能：PAN，TILT，ZOOM，FOCUS，移动速度，
预先设定位置(最多25个位置)
• 支持10个客制化的PTZ控制命令
• 支持的设备和协议：Pelco D，P协议，Dynacolor
DynaDOME，Custom Camera
• 支持PTZ驱动程式上载功能
• 可通过传统的PTZ控制杆或PC/VPort解码器的控制面板
对摄像头进行透明PTZ控制

安全性
 • 用户级密码保护
• IP地址过滤

系统要求
 • Pentium 4，2.4 GHz或以上
• 512 MB内存或以上
• Windows XP/2000带SP2或以上
• Internet Explorer 6.x或以上
• DirectX 9.0c或以上

免费软件
 SoftDVR Lite：1 ~ 4通道IP监控软件，可进行图像浏览和录 像
VPort SDK PLUS：包括CGI命令和ActiveX控件，用于第 三方的开发人员进行客制化的应用或者系统集成。（请 在Moxa网站下载最新的SDK版本）

可选型号
 产品编号 描述
  VPort 251  1通道MPEG4/MJPEG视频服务器，工作温度0 ~ 60 °C
  SoftDVR™ Pro  SoftDVR™ Pro 软件 CD 及使用者手册
